2. 产品型号

CZ-31500SC-ZK

3. 容积、尺寸和重量

3.1. 标称内容积

31.5m³

3.2. 内箱尺寸(mm)

3000×3000×3500 W×H×D

3.3. 外箱尺寸(mm)

约3680×3290×4180 W×H×D

注:不含电控箱尺寸及底部下沉漏斗尺寸

3.4. 电控箱尺寸(mm)

约350×1000×800 W×H×D

3.5. 地基尺寸(mm)

宽3380mm,深3880mm,地面以下高度1800mm

(注:设备不包含现场地基施工,尺寸根据现场施工底部高度可适当调整)

3.6. 设备净重

约4500kg

4. 性能指标

4.1. 测试环境条件

环境温度为+25℃、相对湿度≤85%RH、试验箱内无试样条件下(另有说明除外)

4.2. 温度范围

RT+10℃～60℃

4.3. 样品内压降

2Kpa、5Kpa、10Kpa可自由设定

最大极限负压:-21Kpa

4.4. 抽气速度

每小时排气速度40～60倍样品体积

注:配置真空泵318m³/h排气量,配置气体流量计35～380m³/h

4.5. 样品体积

样品体积不能超过试验箱内部体积的25%,样品底座不应该超过试验箱工作水平面积的50%

4.6. 筛网规格

200目75um,金属丝直径50um

4.7. 吹尘浓度

2～4kg/m³   循环吹尘

4.8. 使用粉尘规格

≤75um的滑石粉或FE粉

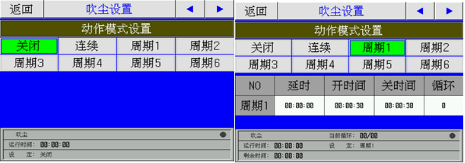

4.9. 吹尘控制

在程序控制器内可自由编辑吹尘时间、静置时间及循环周期,连续吹尘1秒到99小时可任意设置,静置时间1秒到99小时可任意设置,循环测试1～999次可任意设置

5. 设备功率及电源供电条件

5.1. 机台功率

AC380V  50HZ   23.6KW

5.2. 供电条件和电源

AC380V三相四线+保护接地

电压允许波动范围:AC±10% V

频率允许波动范围:(50±0.5)HZ

TN-S方式供电或TT方式供电

保护地线接地电阻小于4Ω

要求用户在安装现场为设备配置相应容量的空气或动力开关,并且此开关必须独立控制本设备使用

6. 满足试验方法及设备执行标准

1) NB∕T 33008.1-2018 电动汽车充电设备检验试验规范 第1部分:非车载充电机

2) GB2423.37-2006/IEC 60068-2-68:1994电工电子产品产品环境试验第二部分,防尘试验中La2部分

3) GB4208-2017/IEC60529:2013外壳防护等级中IP5X/IP6X

4) GB7000.1-2007/IEC 60598-1:2003 灯具第1部分一般要求与试验

5) GB/T 4942.1-2006/IEC 60034-5:2000旋转电机整体结构的防护等级(IP代码) 分级中IP5X/IP6X

7. 噪音

小于75db(A) (离箱体1m离地面1.2米处处测量)

注:抖尘周期小于85db
